熱式質量流量計

發布時間:2021-04-13 22:52:46| 瀏覽次數：

1. DFT系列熱式氣體質量流量計

DFT系列熱式氣體質量流量計滿足工業氣體流量（不含液態水氣體，乙炔除外）的監測，采用熱擴散原理(金式定律)，無需穩壓補償直接測量出流體的質量流量，可替代孔板和差壓式流量計，廣泛應用于石油、化工、醫療、熱電廠、換到等領域。

2. 測量原理

熱式質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的流量。

計算公司如下：

3. 產品特點

? 具有體積小、數字化程度高、安裝方便，測量準確等優點

? 質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質流量或者標準體積流量。

? 抗震性能好使用時間長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

? 數字化設計。整體數字化電路測量，測量準確、維修方便。

? 采用 RS-485 通訊，可以實現工廠自動化、集成化。

? 一體或分體型結構，整機構造簡單可靠，安裝維護量很少。

? 現場液晶顯示瞬時、累積流量，標準電流或電壓信號輸出，上下限報警等

? 內置存儲器，利用電腦、讀寫器可實現在線維護，無需卸下流量計重新吹掃管線

? 可選整流裝置，能極大的減少對前、后直管段的要求

? 可選鉭金屬探頭，測量氯氣、光氣等強腐蝕性氣體

4. 技術參數

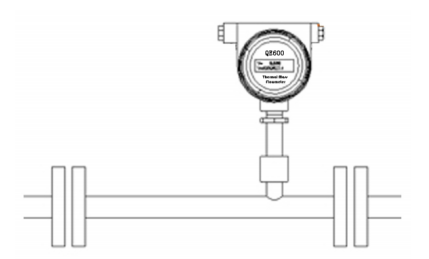

型號	管道式 DFT-P	插入式 DFT-G
適用介質	不含液態水的氣體，乙炔除外
準確度	±1%的讀數；±5%滿量程
重復性	0.2%滿量程
溫度范圍	傳感器：-40～+230℃/-20～+350℃/-10～+550℃ 轉換器：-20～+65℃
供電電源	24VDC/220VAC
信號輸出	4~20mA，RS232輸出（非隔離）；RS485輸出（光隔離）；MODBUS RTU協議，繼電器輸出
響應時間	≤1S
溫度系數	0.05%℃
顯示內容	質量流量或者標況體積流量、累積流量，流速，流量百分比，標準時間和累積運行時間
過程壓力	≤4.2MPa（高于此壓力與工廠溝通

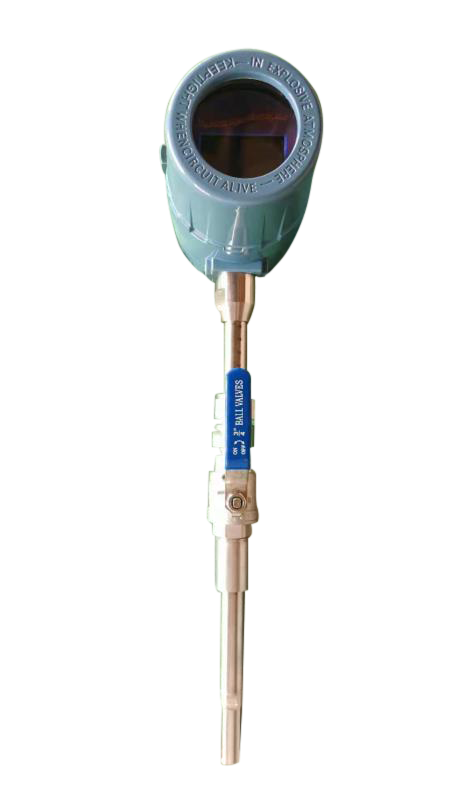

過程連接	法蘭	鎖緊裝置/球閥連接
防爆等級	Exd IIC T6 Gb
防護等級	傳感器IP67；變送器IP65
傳感器材質	316L/哈市合金/特殊定制
報警點	繼電器干接點輸出，可選擇上限單報警點或上下限雙報警點
電氣接口	M20*1.5
結構類型	一體化結構、分體結構
